一：用途:

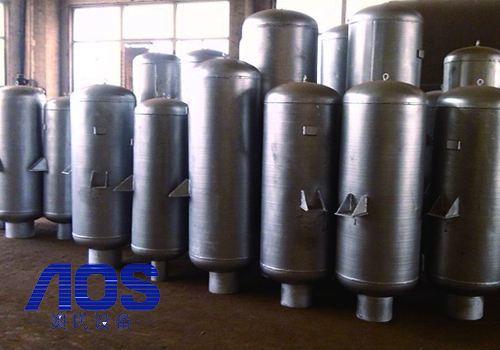

本系列蒸汽消声器，主要用于电力、化工、冶金、矿山、纺织工业锅炉蒸汽排放、风机等设备的有效消声。
二、特点:
1、消声量大，点火排汽消声≥42dBA 安全门排汽消声≥39dBA
风机消声≥28dBA 高压除氧器消声≥35dBA
2、蒸汽消声器体积小、重量轻、安装方便。
3、蒸汽消声器品种多、有小孔型、通孔型、小孔带阻声罩型、通孔带阻声罩型。
4、蒸汽消声器使且寿命长，最长可达30年。
本厂生产的ZXP、ZXA及GZF系列蒸汽消声器可满足各种参数锅炉向空排汽、安全阀排汽及锅炉送风机进口的降噪消声要求，同时也广泛用于石油、化工、冶金、纺织等工业的锅炉蒸汽排放及其它气体消声排放，使之达到工业企业噪声标准要求。
其特点如下：
1、采用多级消声，消声量大，排汽消声器可达35～40分贝；安全阀消声器可达25分贝以上；风机消声器可达30～40分贝以上。
2、体积小，重量轻，安装简便，易维护。
3、ZXP、 ZXA系列，筒体采用优质不锈钢，具有足够高的强度和耐腐蚀性。
4、能单独固定、吸收排汽管道的垂直及水平热位移，使排汽管道不因消声器的安装而受到额外
的荷载，保证排汽管道在热能工作下的安全性
三、安装使用说明
1、蒸汽消声器和排汽管应采用焊接或法兰连接。
2、蒸汽消声器吊装过程中应防止壳体变形或碰撞。
四、供货范围
蒸汽消声器供货范围为整体出厂。
五、订货须知
1、向空排汽消声器
a、主机设备型号或（锅炉）蒸发量；
b、排汽管入口处蒸汽额定参数：压力、温度；
c、排汽管结构参数：管径、壁厚、材质、长度及弯头数量；
d、排气管道中阀门的型号、规格及数量。
2、蒸汽消声器
a、主机设备型号或（锅炉）蒸发量；
b、安全阀参数：排放量、启跳压力、介质温度；
c、安全阀后排汽管道结构参数：管径、壁厚、材质及长度。
六、常用规格：
型号 | 类别 | 外壳尺寸 | 底座螺孔 | 接管规格 | 配套汽轮机型号 | ||||
总长 | 外壳高度 | 壳体外径 | 孔距 | 孔径 | 孔数 | ||||
L | L1 | D | b | d | n | d0×6 | |||
TB-39-35/15(过) | 中压 | 1556 | 1356 | 460 | 322 | 20 | 4 | 57×3.5 | N6 |
TB-39-65/2S(过) | 1848 | 1648 | S60 | 392 | 20 | 4 | 76×4 | N12 | |
TB-39-100/35(过) | 1818 | 1618 | 675 | 472 | 20 | 4 | 108×4.5 | N20 | |
TB-39-130/40(过) | 1890 | 1690 | 675 | 472 | 20 | 4 | 108×4.5 | N25 | |
TB-54-35/10(过) | 次高压 | 1296 | 1096 | 460 | 322 | 20 | 4 | 57×3.5 | N6 |
TB-54-75/25(过) | 1564 | 1364 | 560 | 392 | 20 | 4 | 76×5 | N12 | |
TB-100-130/40(过) | 1854 | 1654 | 675 | 472 | 20 | 4 | 108×4.5 | N25 | |
TB-100-130/65(过) | 高压 | 2142 | 1942 | 675 | 472 | 23 | 4 | 108×4.5 | N25 |
TB-100-220/60(过) | 2142 | 1942 | 675 | 472 | 23 | 4 | 133×10 | N50 | |
TB-100-220/85(过) | 24665 | 2266 | 675 | 472 | 23 | 4 | 133×10 | N50 | |
TB-100-410/100(过) | 2646 | 2446 | 675 | 472 | 23 | 4 | 159×10 | N100 | |
TB-140-670/100 —— 420/100 | 超高压 | 2358 | 2158 | 675 | 472 | 23 | 4 | 133×16 | N200 —— N125 |
TB-140-670/200(过) | 2854 | 2654 | 805 | 565 | 27 | 4 | 233×16 | N200 | |
TB-170-1000/200(过) | 亚临界 | 3100 | 2900 | 805 | 565 | 27 | 4 | 133×18 | N300 |
TB-28/510-610/40(过) | 再热出口 | 1854 | 1654 | 675 | 472 | 20 | 4 | 133×10 | N200 |
TB-39-555-1000/100(过) | 2646 | 2446 | 675 | 472 | 27 | 4 | 168×8 | N300 | |
2、锅炉过热器蒸汽消声器(TA系列、过热蒸汽用)
型号 | 类别 | 外型尺寸 | 底座螺孔 | 接管规格 | 配套汽轮机型号 | ||||
总长 | 外壳高度 | 壳体外径 | 孔距 | 孔经 | 孔数 | ||||
L | L1 | D | b | d1 | n | do×6 | |||
TA-39-65(过) | 中压 | 1334 | 1134 | 380 | 272 | 20 | 4 | 89×5 | N12 |
TA-54-75/25(过) | 次高压 | 1686 | 1486 | 440 | 314 | 20 | 4 | 108×5 | N12 |
TA-100-130/80(过) | 高压 | 2610 | 2360 | 673 | 474 | 23 | 4 | IS9×S | N25 |
TA-100-220/85(过) | 2610 | 2360 | 673 | 474 | 23 | 4 | 219×6 | N50 | |
TA-100-220/125(过) | 2234 | 1984 | 825 | 79 | 23 | 4 | 273×7 | N50 | |
TA-100-410/70(过) | 2076 | 1876 | 685 | 483 | 23 | 4 | 273×7 | N100 | |
TA-100-420/100(过) | 超高压 | 2270 | 2020 | 82S | 579 | 23 | 4 | 273×7 | N125 |
TA-140-670/100(过) | 270 | 2020 | 825 | 579 | 23 | 4 | 219×8 | N200 | |
TA-140-670/200(过) | 2455 | 2205 | 1160 | 810 | 27 | 4 | 273×8 | N200 | |
TA-170-1000/280(过) | 亚临界 | 2960 | 2710 | 1310 | 914 | 27 | 4 | 273×14 | N300 |
TA-28/510-670/100(过) | 再热器出口 | 2054 | 1804 | 785 | 552 | 23 | 4 | 325×13 | N200 |
TA-39/555-1000/155(过) | 2344 | 2094 | 935 | 655 | 27 | 325×18 | N300 | ||
3、锅炉汽包安全门蒸汽消声器(TA)
型号 | 类型 | 外型尺寸 | 底座螺孔 | 接管规格 | 配套汽轮枫型号 | |||||
总长缸壳度 | 壳体外径 | 孔距 | 孔径 | 孔数 | ||||||
L | L1 | D | b | d1 | n | dox5 | ||||
TA-39-65/15(饱) | 中压 | 1334 | 1134 | 380 | 272 | 20 | 4 | 89×5 | N12 | |
TA-54-75/25(饱) | 次高压 | 1686 | 1486 | 440 | 314 | 20 | 4 | 108×5 | N12 | |
TA-100-130/80(饱) | 高压 | 2510 | 2260 | 673 | 474 | 23 | 4 | 159×5 | N25 | |
TA-100-220/85(饱) | 2510 | 2260 | 376 | 474 | 23 | 4 | 219×5 | N513 | ||
TA-100-220/125(饱) | 2084 | 1834 | 825 | 579 | 23 | 4 | 273×7 | N50 | ||
TA-100-410/70(饱) | 976 | 1776 | 685 | 483 | 23 | 4 | 273×7 | N100 | ||
TA-140-420/100(饱) | 超高压 | 2120 | 1870 | 828 | 879 | 23 | 4 | 273×7 | N125 | |
TA-140-670/100(饱) | 2120 | 1870 | 825 | 579 | 23 | 4 | 219×6 | N200 | ||
TA-140-670/200(饱) | 2305 | 2055 | 160 | 810 | 27 | 4 | 273×7 | N200 | ||
TA-170-1000/280(饱) | 亚临界 | 2810 | 2860 | 131 | 914 | 27 | 4 | 273×7 | N300 | |
附近 | TA-32/336-67D/200(饱) | 再热器 | 2160 | 1910 | 985 | 690 | 27 | 4 | 426×7 | N200 |
TA-32/336-1000/200(饱) | 进口 | 2264 | 2014 | 955 | 655 | 27 | 4 | 326×7 | N300 | |
4、背压式汽轮机蒸汽消声器(TDb系列)
型号 | 外型尺寸 | 底座螺孔 | 接管规格(参数) | 用途 | ||||
总长 | 壳高度 | 壳体外径 | 孔距 | 孔径 | 孔数 | |||
L | L1 | D | b | d | n | d0×8 | ||
TDb-5-20 | 1600 | 1400 | 06 | 479 | 20 | 4 | 325×6 | 背压、手动及安全门排汽 |
TDb-5-50 | 2200 | 2000 | 757 | 532 | 23 | 4 | 377×6 | |
TDb-10-20 | 1650 | 1450 | 706 | 479 | 20 | 4 | 325×7 | 抽汽、手动及安全排汽 |
TDb-10-50 | 2300 | 2100 | 806 | 566 | 23 | 4 | 426×8 | |
TDb-14-20 | 1700 | 1500 | 706 | 479 | 20 | 4 | 325×7 | |
TDb-14-50 | 2400 | 2200 | 806 | 566 | 23 | 4 | 426×8 | |
说明：1、当用户排汽管规格与不符时，外形尺寸将与表有所变化
2、热力设备之蒸气排放对象种类繁多。本厂将根据用户所提出的排汽量、蒸气压力及接管尺寸设计制作各种规格的消声器。
