胶球清洗装置

胶球清洗装置


产品说明

名称:新型胶球清洗装置

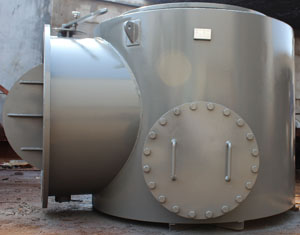

单栅网板收球网图片:

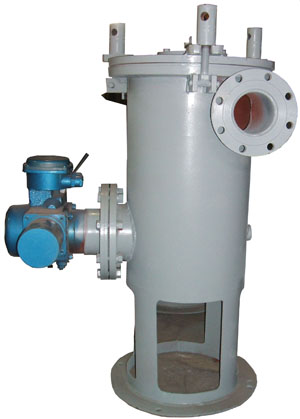

                                                                                          装球室:

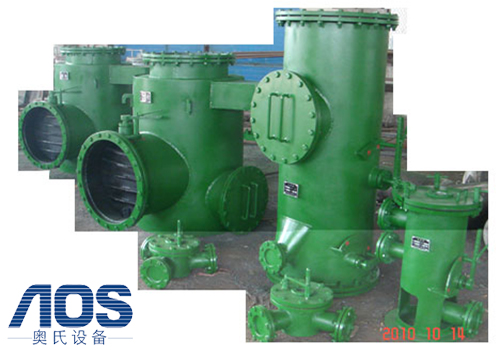

WE型二次滤网


一、胶球

作为提高发电厂运行效率的重要手段之一,在线式凝汽器胶球清洗系统已经成为电厂的标准配置,胶球质量好坏是该系统的关键要素之一。我厂长期供应清洗凝气器海绵胶球,供应直径12—29mm海绵胶球,金刚砂海绵胶球,剥皮球。

1、胶球种类

·标准剥皮胶球

  标准剥皮胶球特别适用于各种凝汽器铜管,标准剥皮胶球也是各发电厂最常用的一种胶球。胶球由天然橡胶加发泡和特殊添加剂制造而成。标准剥皮胶球可以用于各种胶球清洗设备和水质。

  剥皮胶球有效去除生物污垢、高粘性生物污垢。适用于不锈钢管以及钛合金管换热器。


·普通胶球

  普通胶球表面光滑,主要用于可再剥皮磨打后制成标准剥皮胶球,一些发电厂因管道无较硬沉积才定购光胶球,一般用于不锈钢管。但对铜管使用的效果不佳。

  主要用于去除软性污垢,适用于冷却水应用场合,淤泥、粘泥、泥砂等.适用于铜管换热器。


·金刚砂胶球

  金刚砂胶球分为全金刚砂胶球和半金刚砂胶球两种。金刚砂胶球适用于清除各种结垢沉积较多的管道,但对管子有伤害,一般不长期使用,特别铜管更慎用。

  有效去除硬质结垢,如:碳酸钙。适用于钢管、不锈钢管换热器。



2、清洗凝汽器海绵胶球技术参数及质量标准

·胶球规格及适应的清洗铜管内径

铜 管 内 径 mm……1617……2425……
胶 球 直 径 mm……15.516.5……23.524.5……

·胶球外观质量标准

  1、发孔均匀,气孔大小基本接近;
  2、孔眼缺胶,深不大于3mm,每球不多于3个,缺胶面积总和不大于外
表面积的10%;
  3、胶球直径公差±0.5mm;
  4、普通球Φ16-Φ28,剥皮球Φ16-Φ27,金钢砂胶球Φ16-Φ26。


·物理性能

   在40±1℃的水中,浸泡48小时后,湿态密度变化0.90~1.20g/cm3直径变化率不超过球径10%。


3、使用方法


·正常投球量


  为凝汽器单侧单流程冷却管根数7%-13%,依胶球循环一次所需时间的长短,取下限或上限或其接近值,胶球循环一次的时间一般以30秒作为界限。

·胶球补充周期或更换周期


  胶球补充周期为胶球清洗系统累计运行7次,也可根据本单位具体情况不同调整补充周期。
胶球更换周期,根据国产球使用统计,其更换周期为胶球清洗系统累计运行60次。

  另外,在水中浸泡一段时间后,个别胶球可能胀大过多,致使直径超标,在补充和更换胶球时,均应及时换掉,以防冷却管被堵。

4、常规型号

名称 胶球直径(mm) 胶球直径(mm)
普通胶球
16、17、18、19、20 21、22、23、24、25、26、28
金刚砂胶球12、14、16、17、18、19、20 21、22、23、24、25、26、28
标准剥皮球 12、14、16、17、18、19、20 21、22、23、24、25、26、28、29

  特殊规格要求请提前定货

二、二次滤网

二次滤网系统是净化水中污物、保持凝汽器水室经常处于清洁状态,保证胶球正常投运,提高胶球回收率不可缺少的装置。而我国环境较为严重,江河、湖泊等水质污染尤为突出。因此,目前冷却水开式循环系统中较为普遍使用的固定式和旋转负压反冲式两种二次滤网,已经显示出它的不足之处。通过近几年来不断征求广大用户意见和对二次滤网的反复试制及不断改进,保留老产品部分结构,增加了电动装置,增加强排污装置,使二次滤网结构和使用性能更加完善,并广泛应用于6MW至300MW火力发电机组冷却水开式循环系统中。

 目前各电厂(站)凝汽器循环水系统中较为普遍使用的固定式和旋转式两种二次滤网,通过这么多年来运行实践证明,主要存在以下几点问题:

  1、固定式的特点:

  网芯固定不能旋转,清理污物效果差,网孔及易堵塞,清理要等待停机。

  2、旋转式特点:

  网芯旋转、清洗时靠负压反冲,该滤网清污能力较固定式强,但是当洪峰季节货水污较严重时,以及水中含塑料薄膜。杂草等粘俯力较强的污物时,清洗效果仍不理想,如遇排污室刮板磨损严重时,清污效果更差,结构上也存在较大缺点:

  (1)驱动网芯的一对大小齿轮常年在含泥沙等杂质的水中运行、极易磨损和腐蚀,严重影响机组安全和经济运行。



(2)传动控制系统较为复杂,一般由控制电磁阀、油泵、油箱、油缸、油马达、、油路控制箱等组成,运行之中最容易发生漏油、控制失灵现象。

  (3)维修、检修工作量大。

  针对上述二次滤网存在的缺点,我厂通过调查研究和反复试制制设计成电动旋转反冲式二次滤网,是目前使用性能最佳的二次滤网,它具有以下特点:

  1、消除了老式二次滤网存在的传动系统复杂易产生故障的缺点,运行安全可靠,检修维护方便。

  2、根据塑料薄膜污染严重的情况下,增加了强排污装置,克服了其他二次滤网装置对塑料薄膜无法清理的状况。

 结构:电动旋转反冲式二次滤网结构形式如附图一1,它主要由:⑴壳体⑵不锈钢网芯⑶传动机构⑷减速机⑸强排污装置等部件组成。

  工作原理:经过拦污栅和一次滤网过滤的循环水中仍含有不少悬浮物和泥沙等杂质,经过循环水泵进入二次滤网再过滤,当水中悬浮物、塑料薄膜等杂质在滤网表面附到一定数量时,

滤网的内外水压差增大到控制系统规定数值时(一般为500mmH2O柱),启动控制系统动用、排污机构投入工作,将附着物排出二次滤网,待内处压差恢复到正常时(一般≤400mmH2O柱)控制机构关闭、循环往复,从而完成过滤排污工作过程。也可以根据用户情况选择定时排污。

安装及注意事项
  二次滤网可立式或卧式安装在凝汽器进口,也可安装在循环泵出口,其效果相同。 滤网进口直管段长度应大于循环水管道直径。 安装时不可倾斜,联接要牢固。 滤网与凝汽器循环水

管进口距离保持在1000mm以上,并在滤网与凝汽器之间加装补偿节,便于检修装拆和补偿之用。 安装后,须清除滤网前循环水管中的一切杂物,投运前,并作运行试验。

  反冲洗水量:不大于总循环水量的5%~10%

  反冲洗间隔时间(设定):1~24小时可调

  反冲洗时间(设定):0~10分钟可调


三、收球网

收球网是胶球清洗系统中的关键设备,它安装于凝汽器出水管段上,携带海绵胶球的冷却水,通过凝汽器管束,它的作用是把胶球从冷却水中分离出来,且必须具备不漏球、不卡球的性能,球被回收后由引出管从收球网引出打回装球室。我厂生产的收球网是目前最先进的结构形式,它的栅网板可以转动;在胶球装置投运时,网板处于收球位置,在不投运清洗装置时,该栅网板可以旋转到与水流方向一致的位置;既减少水阻又起到清除栅板上杂物的作用。网板的转动定位由电动执行机构执行(小型收球网为手动控制)。栅网板到位与否是保证收球网收球效率的关键之外。具体形式有SD(单网片)、 SF(A字分流式)、SLD(漏斗型)型。一、SD型收球网型号:1、 结构特点  SD型收球网由一个网板、一个操作轴、导流翼、外壳、操作机构(电动执行机构)等组成。网板由不锈钢条制成,可以转动,当网板靠在外壳壁上时为收球位置,转动一定角度到达反洗位。2、 工作原理  ① 收球位置:当系统运行时,网板处于收球位置,此时网板四周紧贴外壳内壁,胶球通过网板阻拦在一侧汇集,经引出管,被一小股水流携带吸入胶球输送泵,这样,胶球又被送回装球室进行再循环使用。  ② 反洗位置:网板前后压差达一定值时,操作网板至反洗位(收球后进行),此时积存在网板上的杂物,就会被冷却水流冲洗并携带走。3、 主要技术参数  收球率:≥95%  水 阻:≤300mmH2O  网板板条间距:7mm  电 源: 380V4、设备外形与结构尺寸


说明:SD型收球网适用于循环水管径DN400-DN700的系统,对于循环水管径小于400mm的系统,可根据用户需要,提供固定网板式收球网。


二、SF型收球网


1、 结构特点
  SF型收球网由两个网板、两个操作轴、导流板、外壳、传动机构、执行机构等组成。
  网板由不锈钢条制成,可以转动,当网板呈A型,边缘与外壳内壁贴住时为收球位,转动一定角度到达反洗位。
2、 工作原理
  ① 收球位置:系统运行时,网板处于收球位置,此时,两个网板边缘分别与筒壁内侧贴住,胶球由于网板的阻拦被汇聚在收球网两侧,分别被水流携带出,经汇集后被吸入胶球输送泵内,送回清洗系统,供再循环使用。
  ② 扳洗位置:同SD型收球网。
3、 主要技术参数
  收球率:≥95%
  水 阻:≤300mmH2O
  网板板条间距:7mm
  电 源: 380V
4、 设备外形与结构尺寸
